Задача и исходные материалы
Комплекты индивидуальной мебели включают кухонную композицию с двумя высокими секциями и отдельный шкафной блок под холодильники. Для каждого изделия подготовлены 3D-визуализации, разбор конструкции и подробная конструкторская документация.

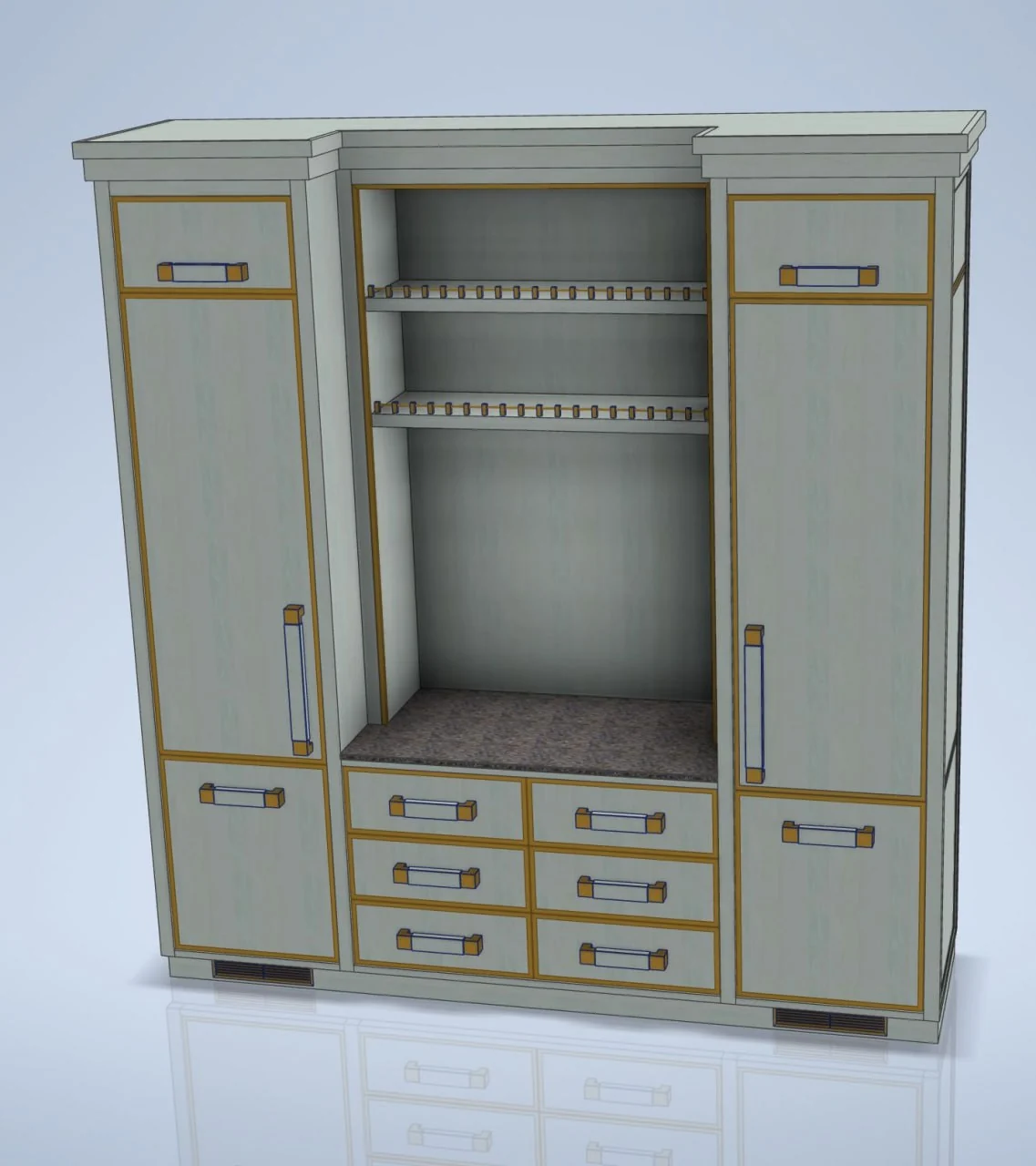

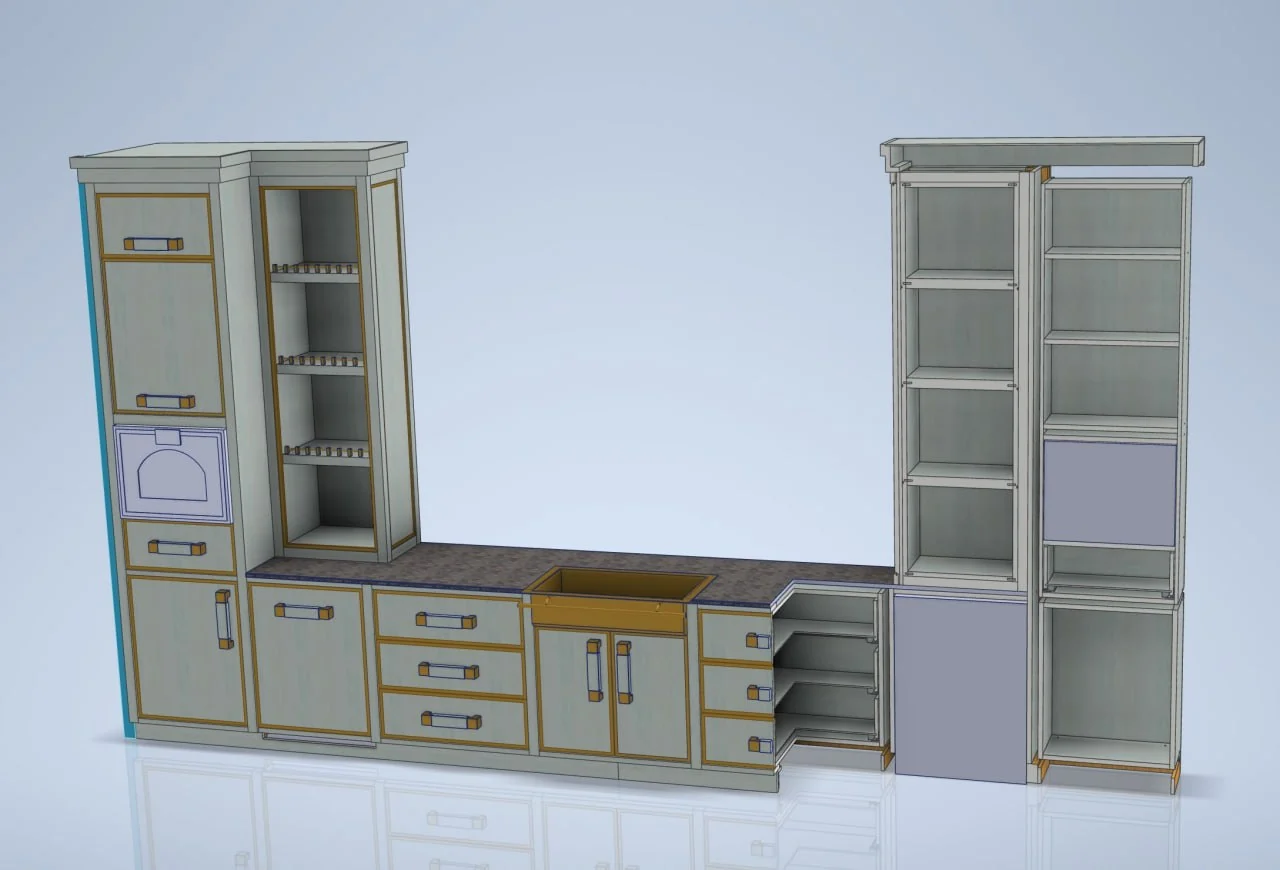

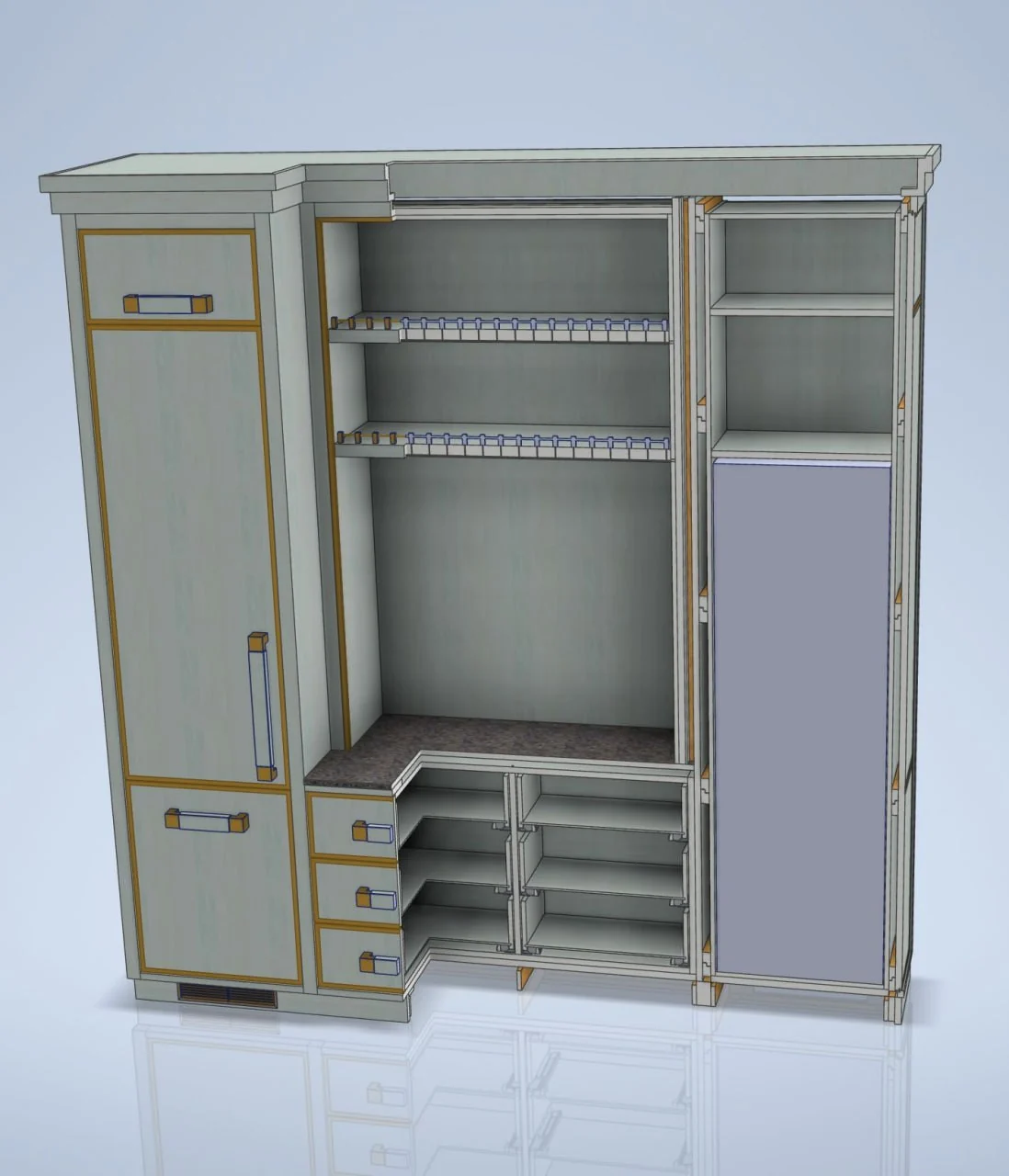

3D-модели: общий вид и конструкция
Техническая проработка
- Кухонная композиция: общая ширина по чертежу 5160 мм, высота 2870 мм; комплект рабочих чертежей — 17 листов.
- Шкафы под холодильники: ширина 2734 мм, высота 2870 мм; комплект конструкторской документации — 13 листов.
- Материалы в спецификациях: фанера, столярная плита, шпон ясеня, эмаль по образцу, латунь и светодиодная подсветка 3200 К.
Фрагменты рабочих чертежей
Ниже — обзорные листы из двух комплектов: спецификации, общие виды и размерные схемы. Полная технологическая документация не публикуется.
Состав рабочей документации — 30 листов
Для двух связанных мебельных композиций подготовлены отдельные комплекты чертежей. Ниже показан их состав и два увеличенных фрагмента конструктивных узлов.
Кухня — 17 листов

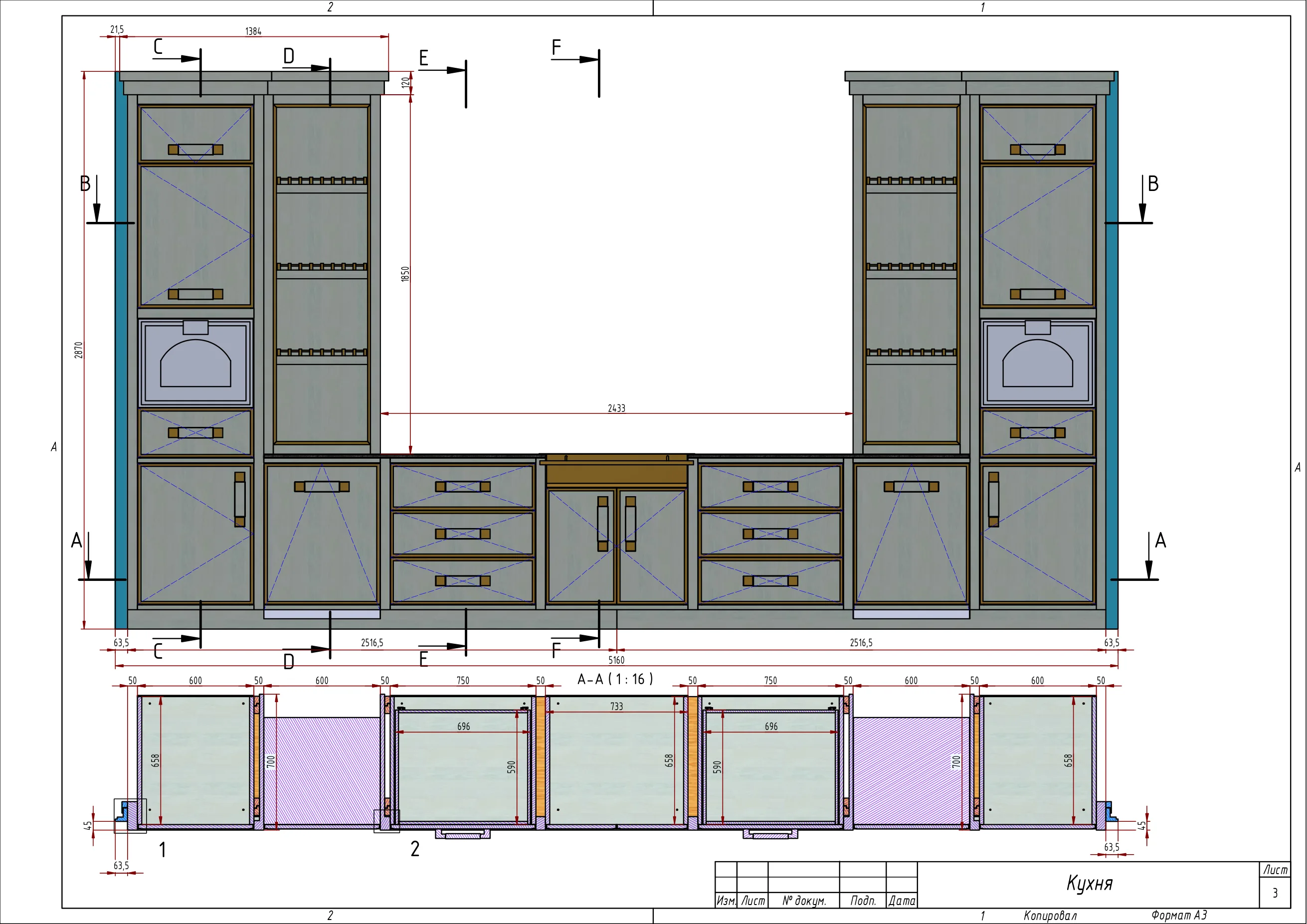

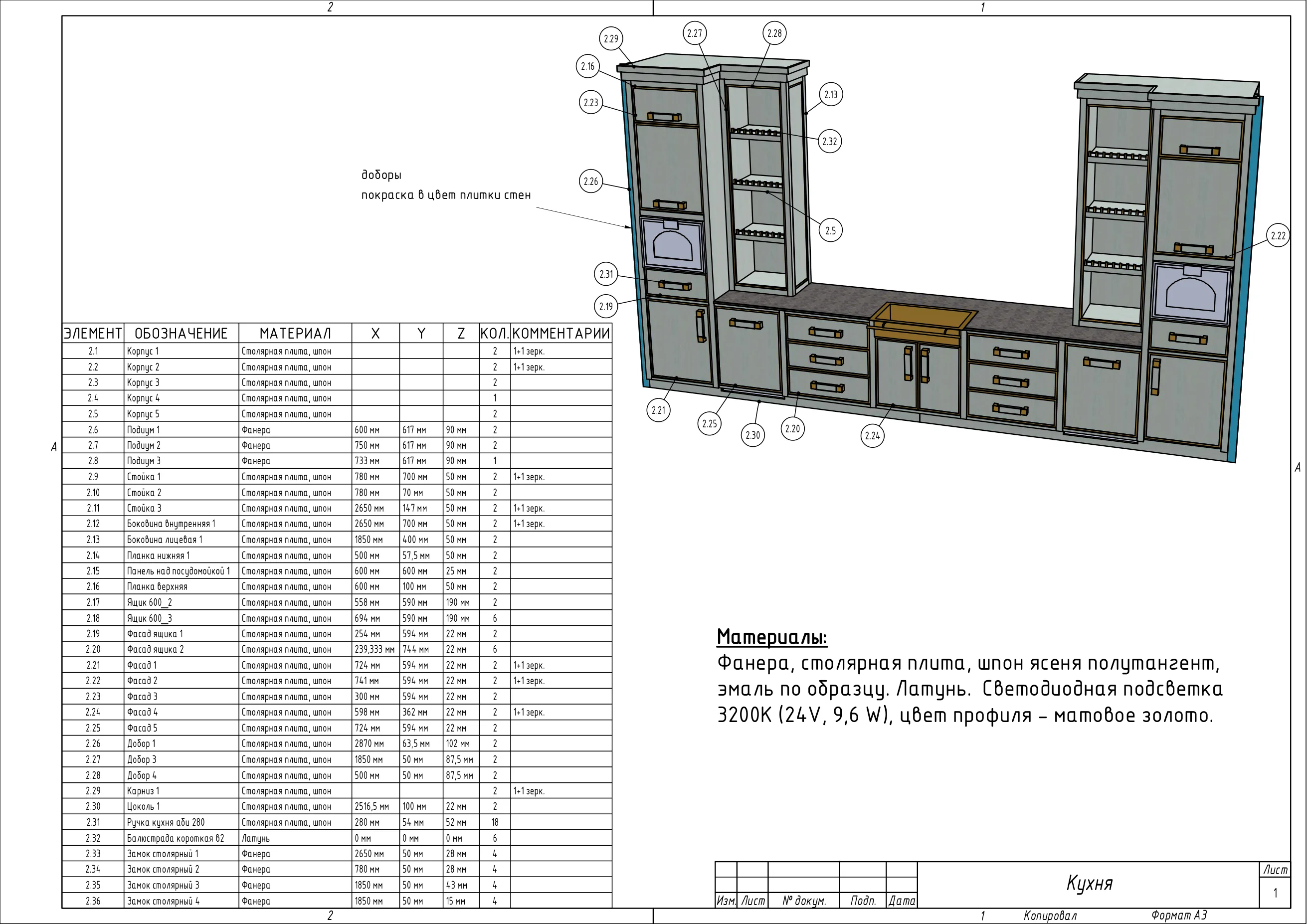

- Листы 1–4: общая 3D-схема, ведомость элементов и материалов, размерные схемы и разрезы.

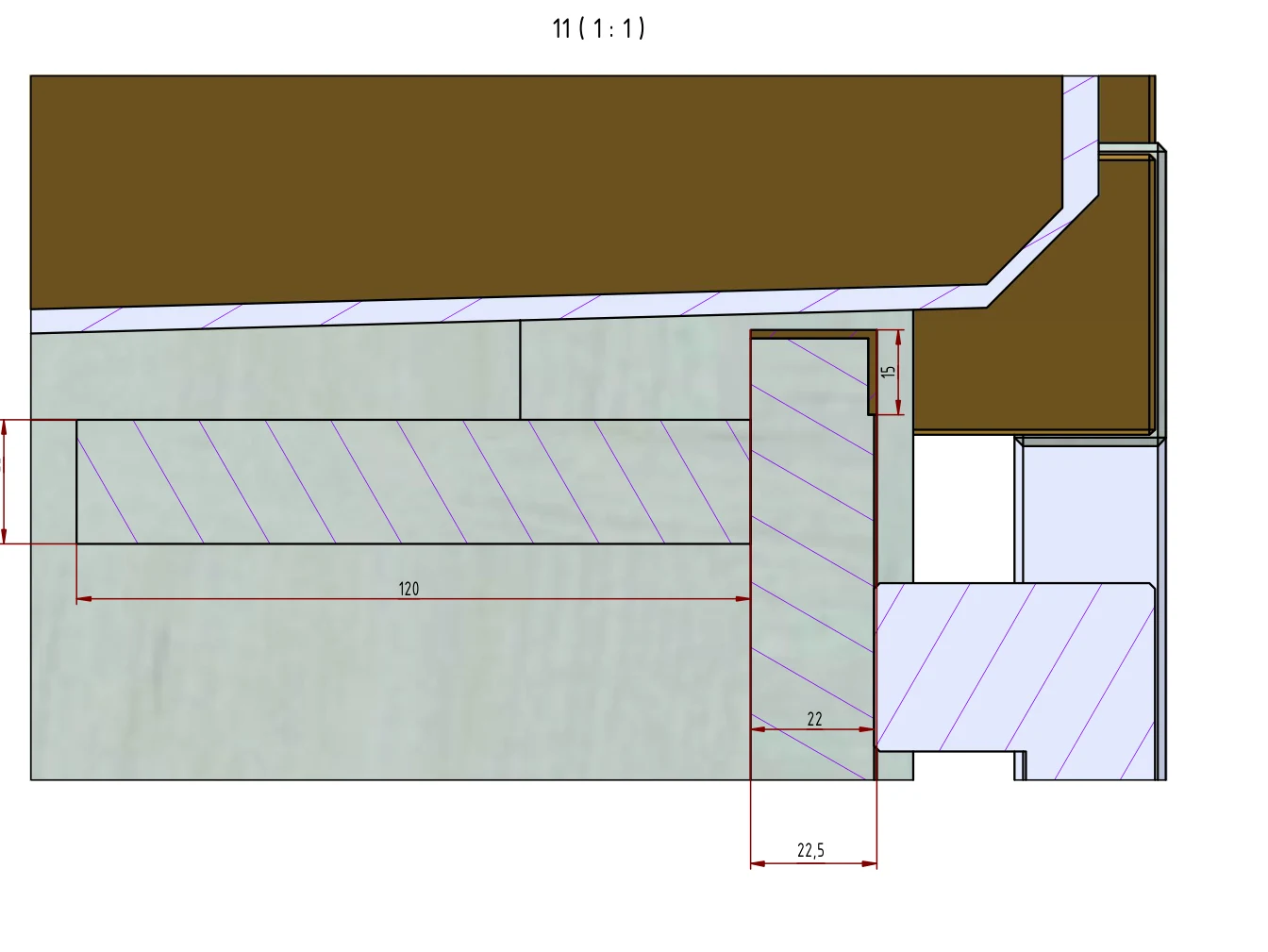

- Листы 5–7: конструктивные сопряжения и сечения отдельных узлов в масштабе 1:1.
- Листы 8–12: деталировка корпусов, полок, боковин и элементов соединений.
- Листы 13–17: подиумы, стойки, фасады, ящики, доборы, цоколи и карнизы.
Шкаф под холодильники — 13 листов

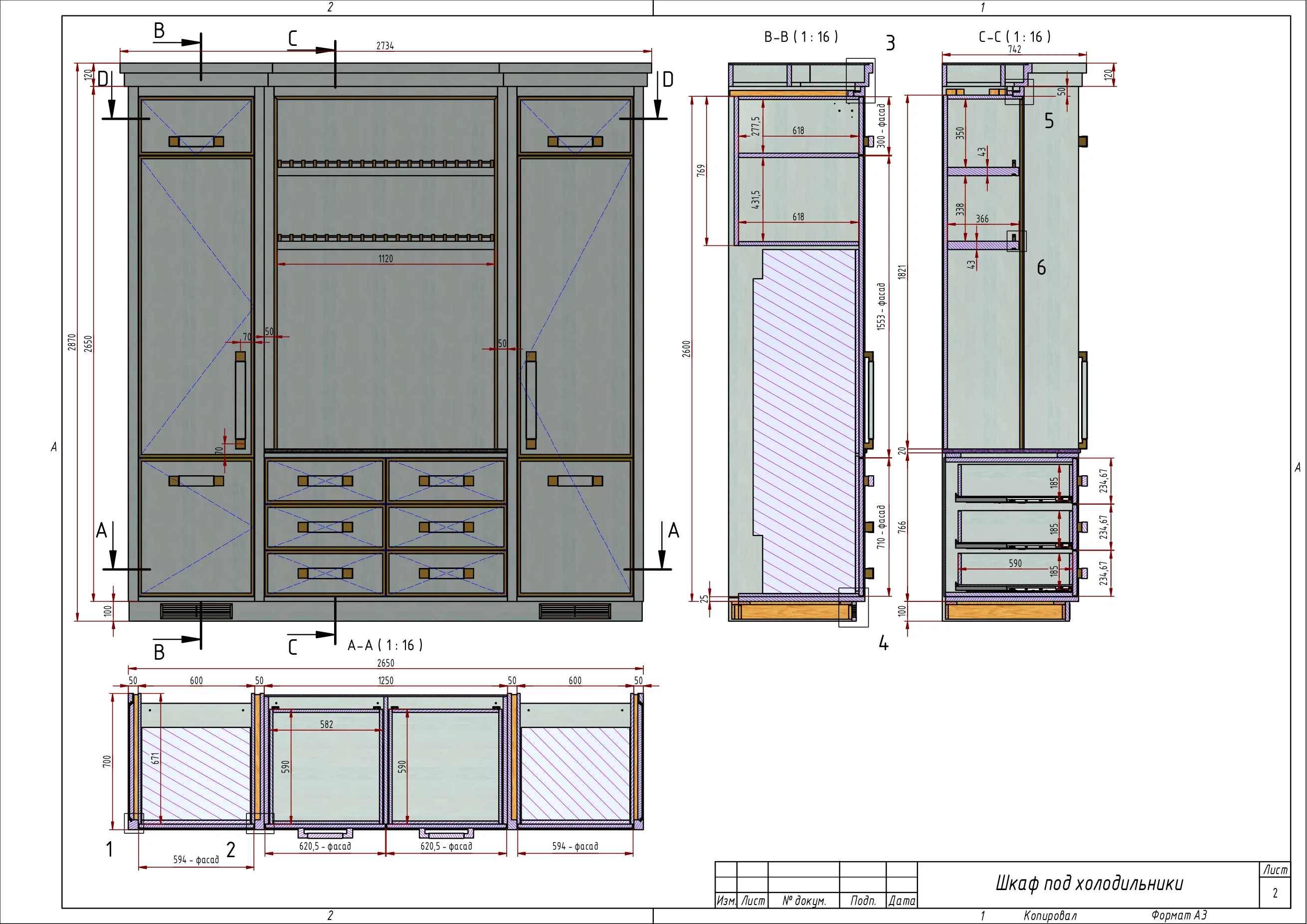

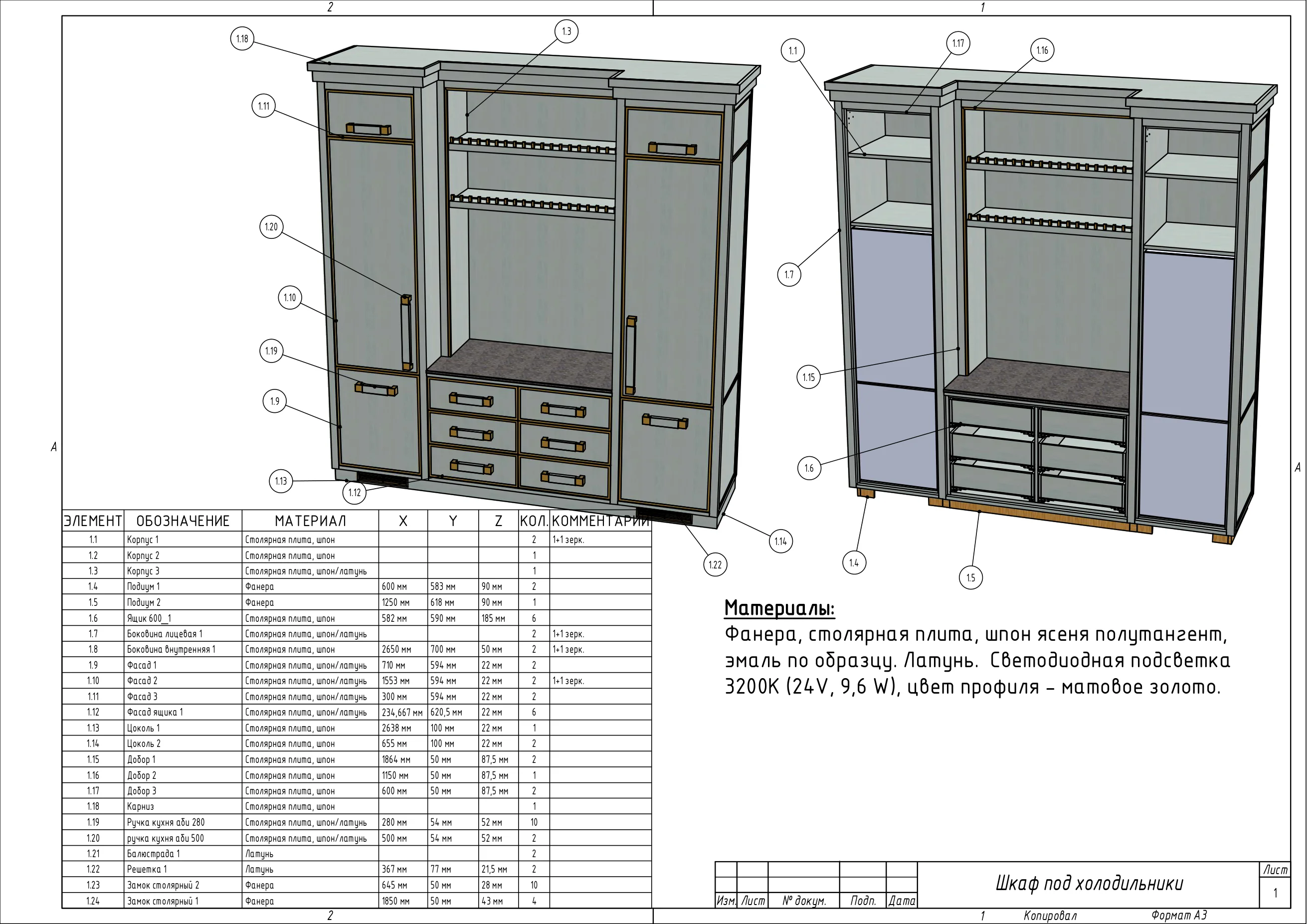

- Листы 1–3: общий вид, ведомость материалов, габариты, разрезы и компоновка.

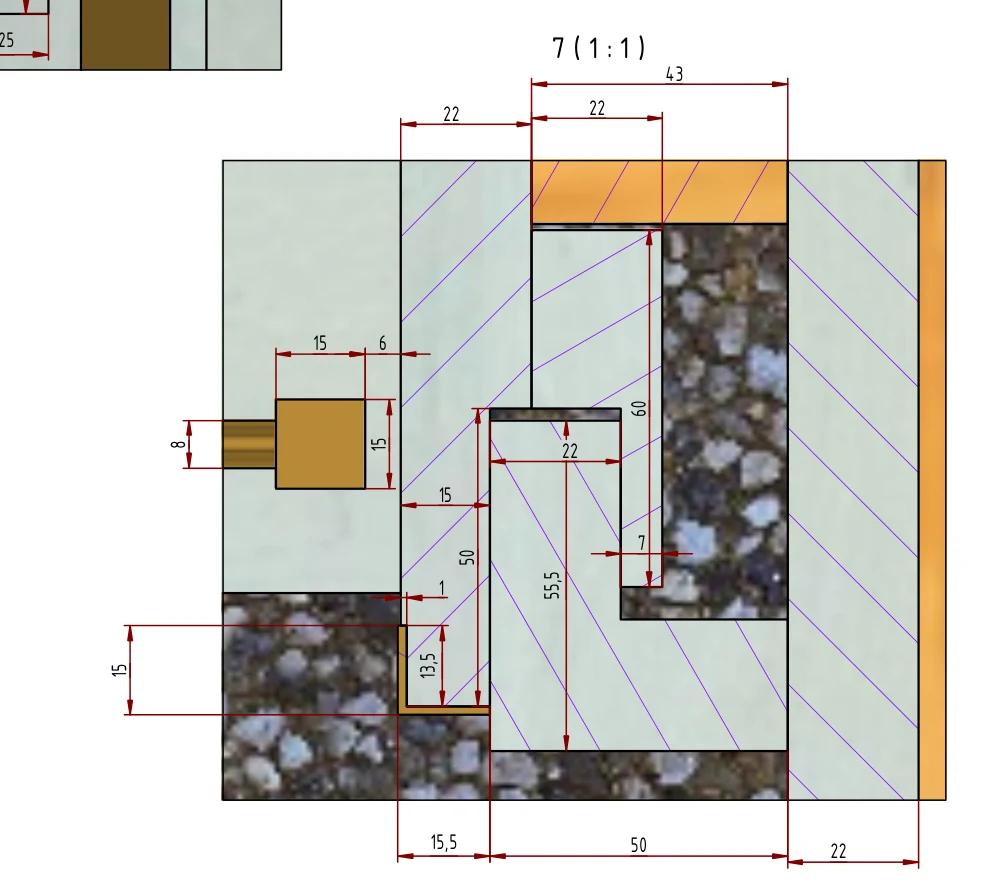

- Листы 4–5: узлы сопряжений и сечения деталей в масштабе 1:1.
- Листы 6–8: конструкция корпусов и деталировка полок и элементов.
- Листы 9–13: подиумы, ящики, боковины, фасады, доборы и карниз.
Технические узлы крупным планом
Сечения позволяют оценить глубину проработки деталей, геометрию сопряжений и размерные привязки. Это выбранные иллюстрации из полных комплектов, а не вся производственная документация.
Это материалы проектирования: 3D-визуализации и рабочая документация, а не фотографии установленной мебели.
